基于合成图像数据集的挖掘机关键点识别

摘要

论文摘要

论文建立挖掘机虚拟模型和多类场景，通过程序随机设置挖掘机姿态、虚拟相机位置及场景参数，计算关键点坐标与遮挡信息并生成合成图像数据集，再使用单目相机和深度神经网络估计工作装置关键点。实际挖掘视频测试中，Dataset #2训练模型的平均NE为0.0056，平均PCK为97.64%。

Excavator
Keypoint recognition
Synthetic image dataset
Deep learning
YOLOv8x-pose-p6

总体流程

合成数据生成、模型训练和实际数据测试组成完整流程

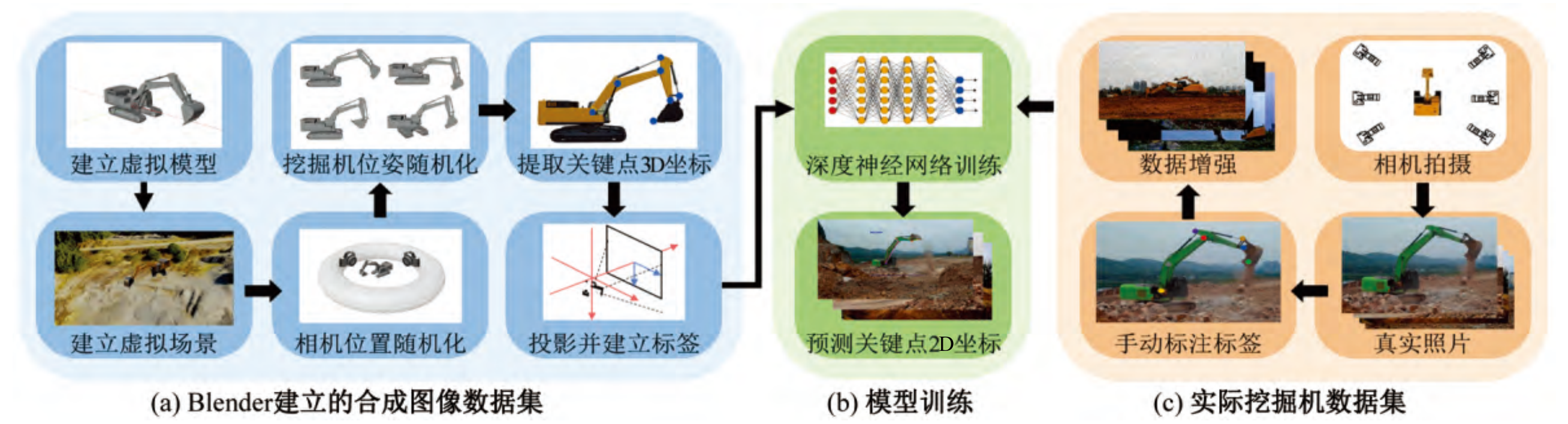

Fig.1将方法分为Blender合成图像数据集、深度神经网络训练和实际挖掘机数据集三部分。虚拟模型与场景生成图像和自动标签，实际照片经手工标注和数据增强形成真实数据。

两类数据分别组成训练数据集，YOLOv8x-pose-p6输出挖掘机包围框和七个工作装置关键点的二维坐标。

Fig. 1 基于合成图像数据集的挖掘机关键点识别流程 — 论文原图 · Fig. 1 **基于合成图像数据集的挖掘机关键点识别流程**

基于合成图像数据集的挖掘机关键点识别。

Keypoints recognition of excavator based on synthetic image dataset.
查看高清原图 ↗

关键点标签

四个基础点与三个补充点共同描述工作装置

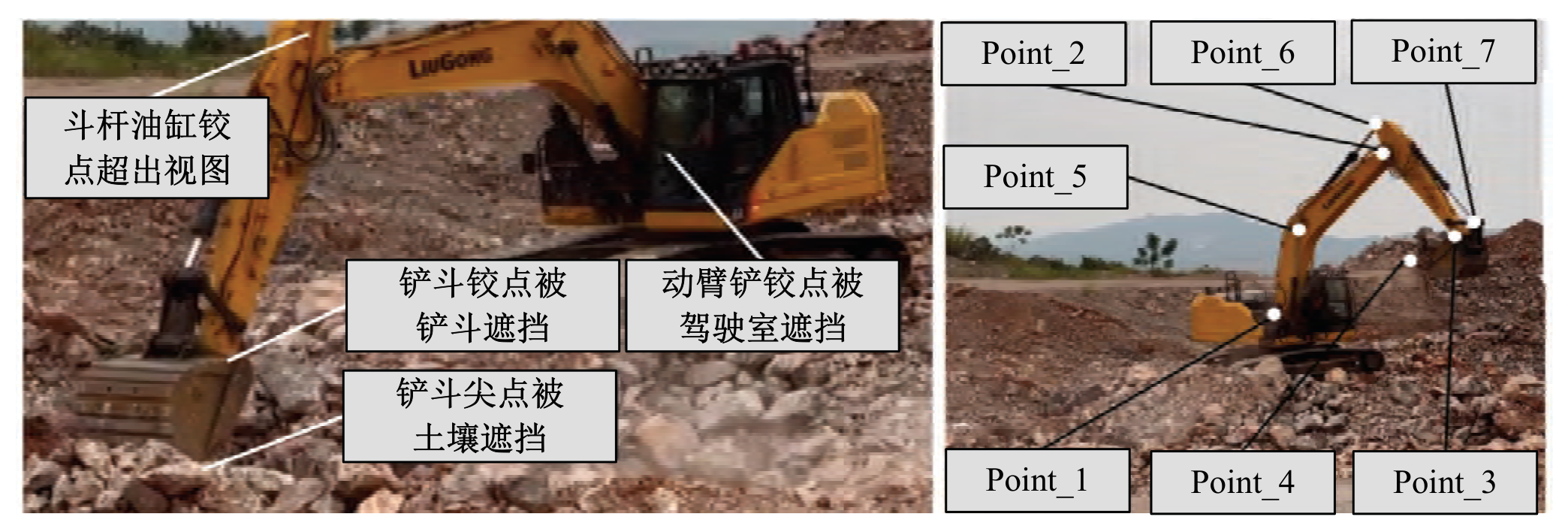

Fig.2给出七个关键点及遮挡案例。Point_1至Point_4依次为动臂铰点、斗杆铰点、铲斗铰点和铲斗尖点；Point_5至Point_7为动臂油缸、斗杆油缸和铲斗油缸附加铰点。

每个关键点标签表示为[x, y, v]。x和y为归一化二维坐标，v=0、1、2分别表示超出视图、被遮挡和可见。

Fig. 2 基础点遮挡与七个关键点 — 论文原图 · Fig. 2 **基础点遮挡与七个关键点**

基础点遮挡与关键点示意。

Occlusion of base-points and keypoints.
查看高清原图 ↗

合成数据

相机、姿态、外观和场景参数在循环中随机生成

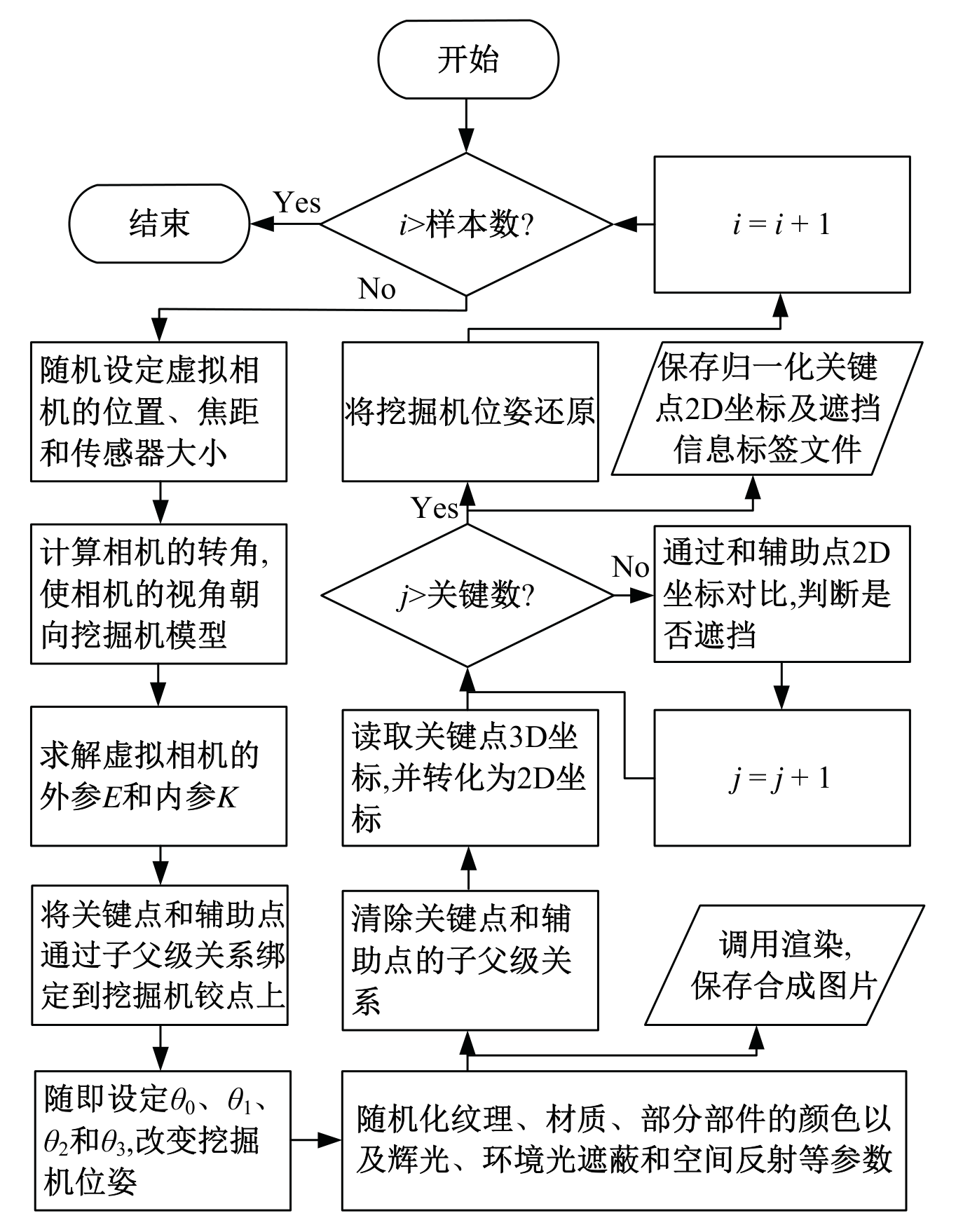

Fig.5展示虚拟数据集生成流程。程序随机设置虚拟相机的位置、焦距和传感器尺寸，计算相机朝向与内外参，并随机设置回转、动臂、斗杆和铲斗关节角。

纹理、材质、部件颜色、光照和反射参数随样本变化。关键点三维坐标经相机参数投影为二维坐标，辅助点用于判断遮挡状态，图像和标签随后写入数据集。

Fig. 5 虚拟数据集生成流程 — 论文原图 · Fig. 5 **虚拟数据集生成流程**

虚拟数据集生成流程。

Virtual dataset generation process.
查看高清原图 ↗

训练数据

两套数据采用相同模型架构与训练配置

Dataset #1包含37,368张现场真实挖掘机照片。Dataset #2包含10,000张真实照片与14,000张Blender合成图像，共24,000张；两套数据均按70%训练、30%验证划分。

两个模型均使用YOLOv8x-pose-p6、SGD、batch=8和100轮训练。训练硬件为Intel Xeon Silver 4210R和Tesla V100S 32 GB，训练时间分别为150 h和121 h。

实际数据

真实照片覆盖不同工况、姿态和相机角度

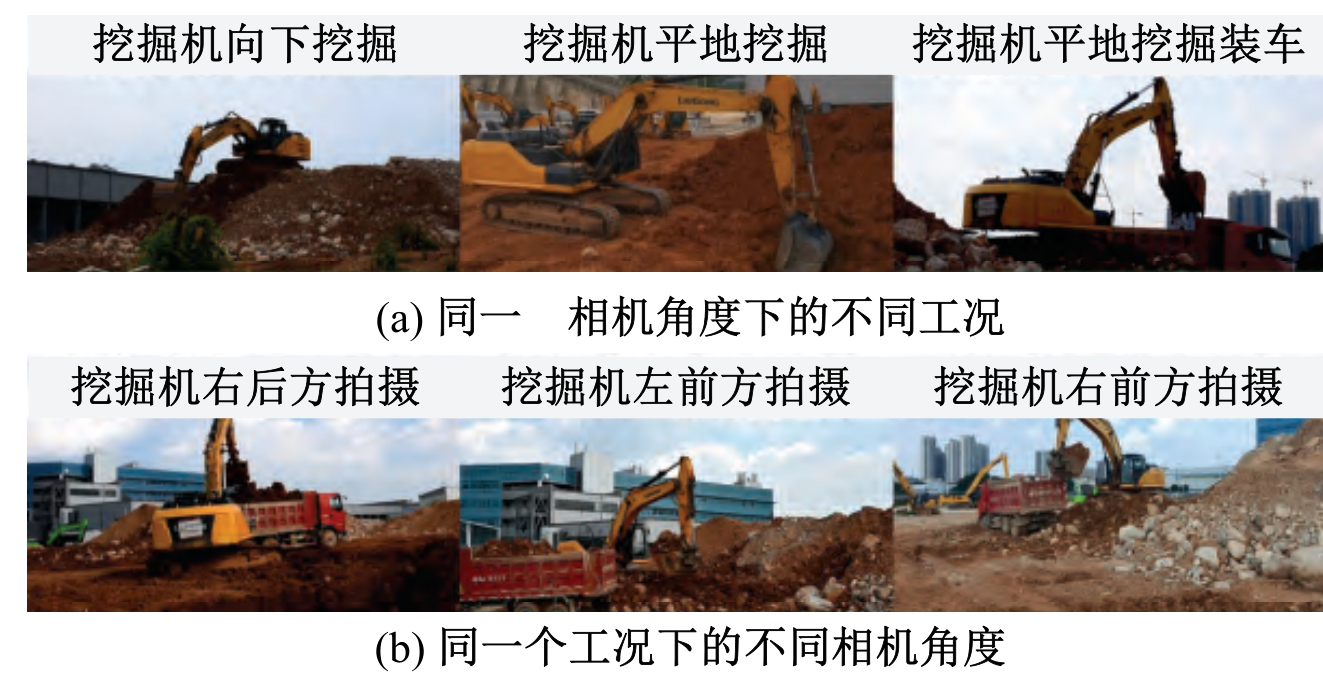

Fig.7展示同一相机角度下的下挖、平地挖掘和装车工况，以及同一工况下的右后方、左前方和右前方拍摄视角。

实际数据采集还改变焦距、相机位置、光照与天气条件；照片经手工标注，并通过翻转、旋转、平移、缩放、对比度变化、高斯噪声和颜色变化进行增强。

Fig. 7 实际挖掘机数据集获取 — 论文原图 · Fig. 7 **实际挖掘机数据集获取**

实际挖掘机数据集获取。

Acquisition of actual excavator dataset.
查看高清原图 ↗

视频测试

两个模型在同一段实际挖掘视频上评价

测试由专业驾驶员连续完成两个挖掘作业循环。相机距挖掘机约35 m，视频分辨率为1080p、帧率60 fps、时长39 s，共2,340帧。

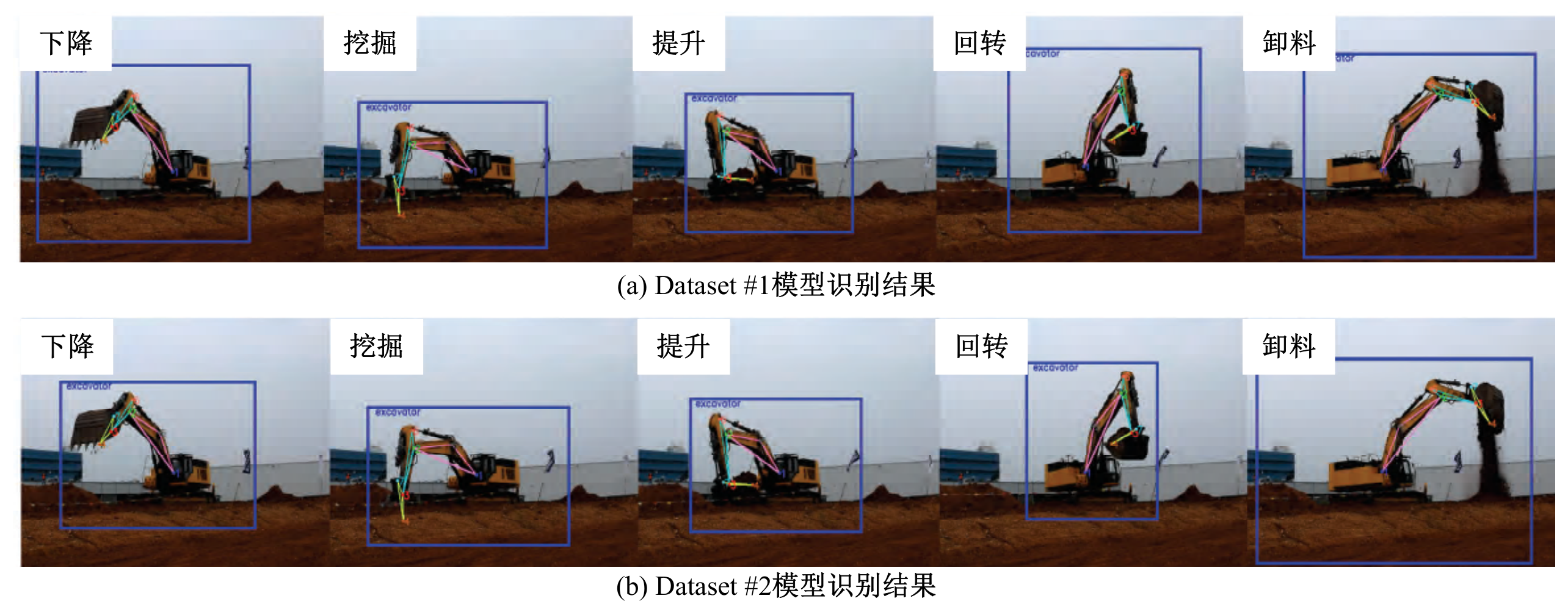

Fig.9按下降、挖掘、提升、回转和卸料五个阶段展示Dataset #1与Dataset #2模型的识别结果，底图来自同一段实际测试视频。

Fig. 9 实际视频中的关键点识别结果 — 论文原图 · Fig. 9 **实际视频中的关键点识别结果**

关键点识别结果。

Keypoint recognition results.
查看高清原图 ↗

主要结果

Dataset #2模型获得更高平均PCK和更低平均NE

PCK阈值α设为0.02，即预测点与真值的距离低于图像对角线2%时计为正确；NE为关键点距离按图像对角线归一化后的跨帧平均。

Dataset #1模型平均PCK为96.28%、平均NE为0.0059；Dataset #2模型分别为97.64%和0.0056。Point_4在挖掘阶段受土壤遮挡，遮挡样本占测试集34.29%，对应阶段PCK为59.19%和67.22%。

研究范围

识别对象、拍摄距离与遮挡条件限定了结果范围

论文识别七个工作装置关键点，机身位姿未纳入关键点标签。结果用于挖掘机作业安全监控和工作效率分析。

作者指出，拍摄距离过远或挖掘机严重遮挡时，二维关键点可能无法正确识别或误差增大；数据和代码计划在后续公开。
