一种装载机地空协同作业方法
An Air–Ground Collaborative Operation Method for Wheel Loaders
该专利以分布式电驱动无人装载机和无人机组成地空协同系统：无人机采集二维图像、三维点云和位姿信息建立作业场景三维视图，装载机在场景中规划兼顾路径与功耗的作业路线，并在关键帧位置识别料堆、融合点云与彩色图像，向训练模型提供物料和几何信息。
专利摘要
本专利公开一种基于无人装载机和无人机的地空协同作业方法。无人机采集作业现场图像、三维点云与自身位姿，经图像拼接、特征识别及数据融合构建三维场景；装载机路径规划单元分析路面状况和路径可行性，以路径和功耗为目标选取作业路线；环境感知模块在关键帧捕捉点获取料堆彩色图像与点云，识别物料种类和三维几何，并把相关信息输入训练模型，用于输出驱动电机转矩和料堆铲装点。
- 地空协同
- 无人装载机
- 无人机
- 三维点云
- 场景建图
- 路径规划
- 料堆识别
- 工作装置控制
单一地面视角难以同时覆盖全局场景、路径条件和料堆近场信息
作业场地的建筑物、车辆、料堆和地形起伏可能形成视野遮挡，地面近场感知与空中全局观测各自提供不同范围的信息。
该方法把无人机空域建图、装载机路径规划和料堆近场感知组织在一条连续作业链中。
无人机与分布式电驱动无人装载机形成地空协同硬件基础
系统由无人装载机和无人机组成；装载机采用铰接式前后车架，工作装置固定在前车架，无人机停机坪设置在后车架上方。
装载机配置环境感知、姿态感知和中央控制模块；无人机配置激光雷达、摄像头、GPS、位姿感知和机载控制模块。

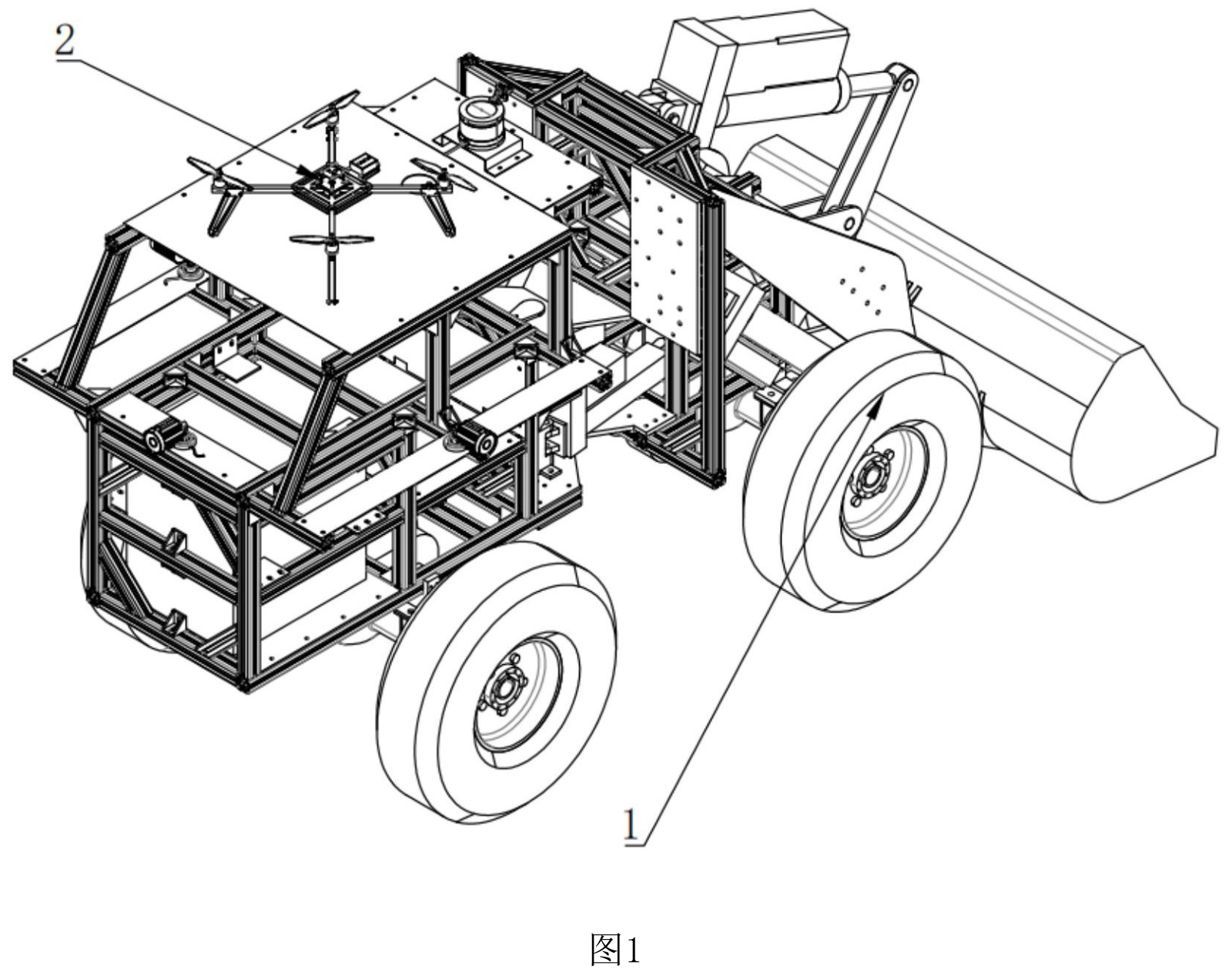

图1展示无人装载机1与无人机2构成的地空协同作业系统。
查看高清原图 ↗

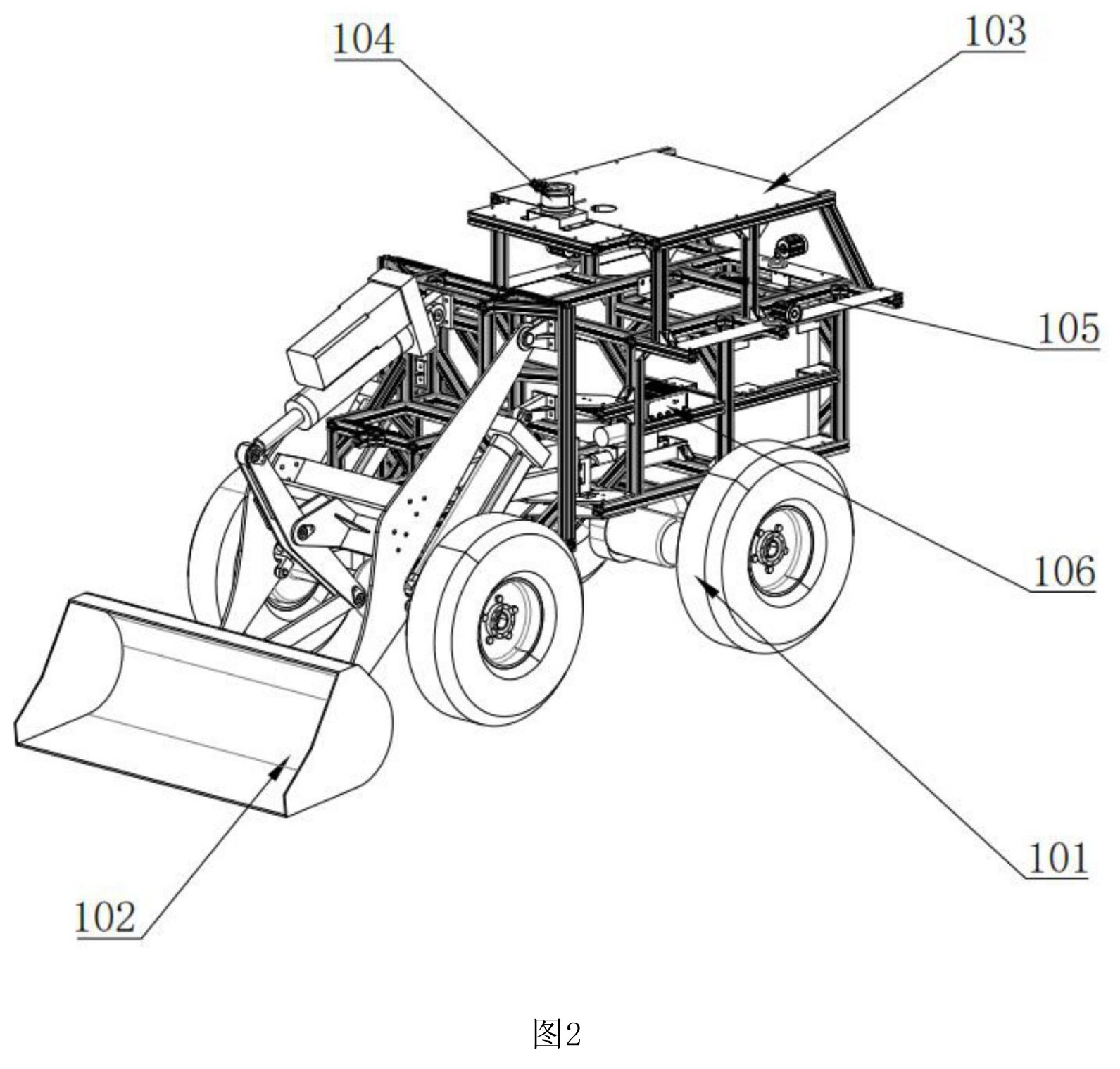

图2标示底盘101、工作装置102、无人机停机坪103、环境感知模块104、姿态感知模块105和中央控制模块106。
查看高清原图 ↗图像拼接、特征识别与点云融合构建作业场景三维视图
无人机环绕现场采集图像、点云及自身姿态和位置信息；图像经畸变矫正和关键像素点标定后完成相邻帧拼接。
场景特征识别结果、全局二维视图与处理后的点云数据融合，形成作业场景三维视图。

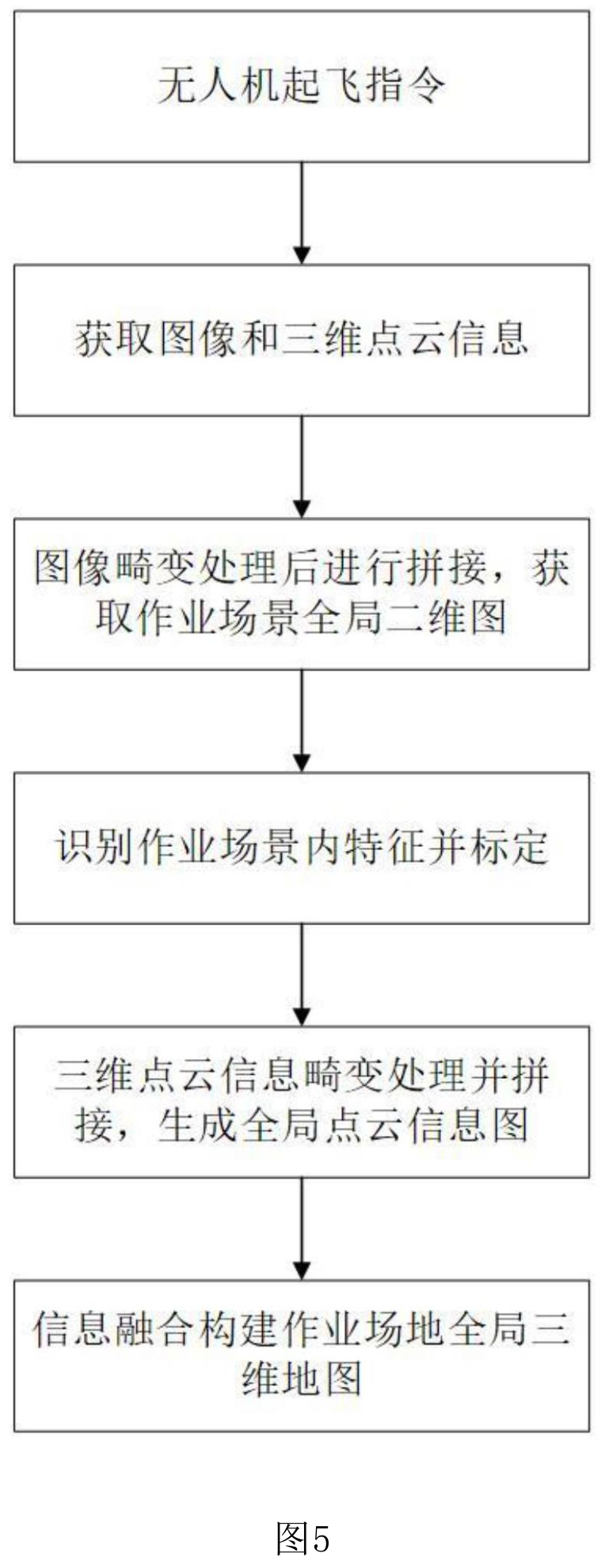

图5从无人机起飞和图像、点云采集开始，经图像拼接、特征标定和点云处理，形成作业场地全局三维地图。
查看高清原图 ↗节点可行性与路径—功耗双目标用于选择作业路线
料堆、车辆、建筑物和地形特征经过分割及位置标定，再分析节点间路面状况和路径通过可行性。
以装载机实时位置、料堆和卸料点为路径节点，其余特征作为障碍点；候选路径结合路面状况，以路径与功耗为目标进行选择。

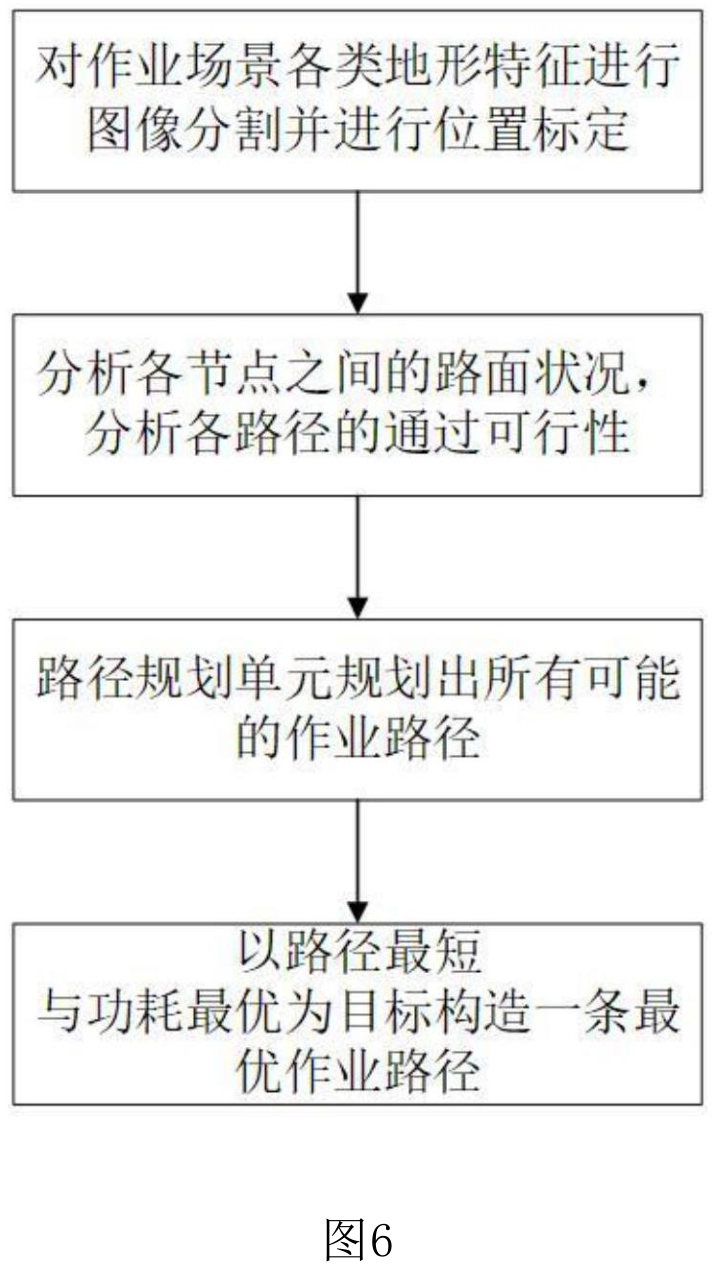

图6依次展示地形特征分割与标定、路面和可行性分析、候选路径规划以及路径与功耗目标下的路线选择。
查看高清原图 ↗关键帧图像与料堆点云共同提供物料和三维几何信息
在卸料点到料堆点方向的优化路径上标定关键帧捕捉点，并在相应位置获取料堆彩色图像。
图像用于识别物料种类、提取角点并划分网格；点云和彩色图像融合得到料堆长、宽、高等三维几何信息。

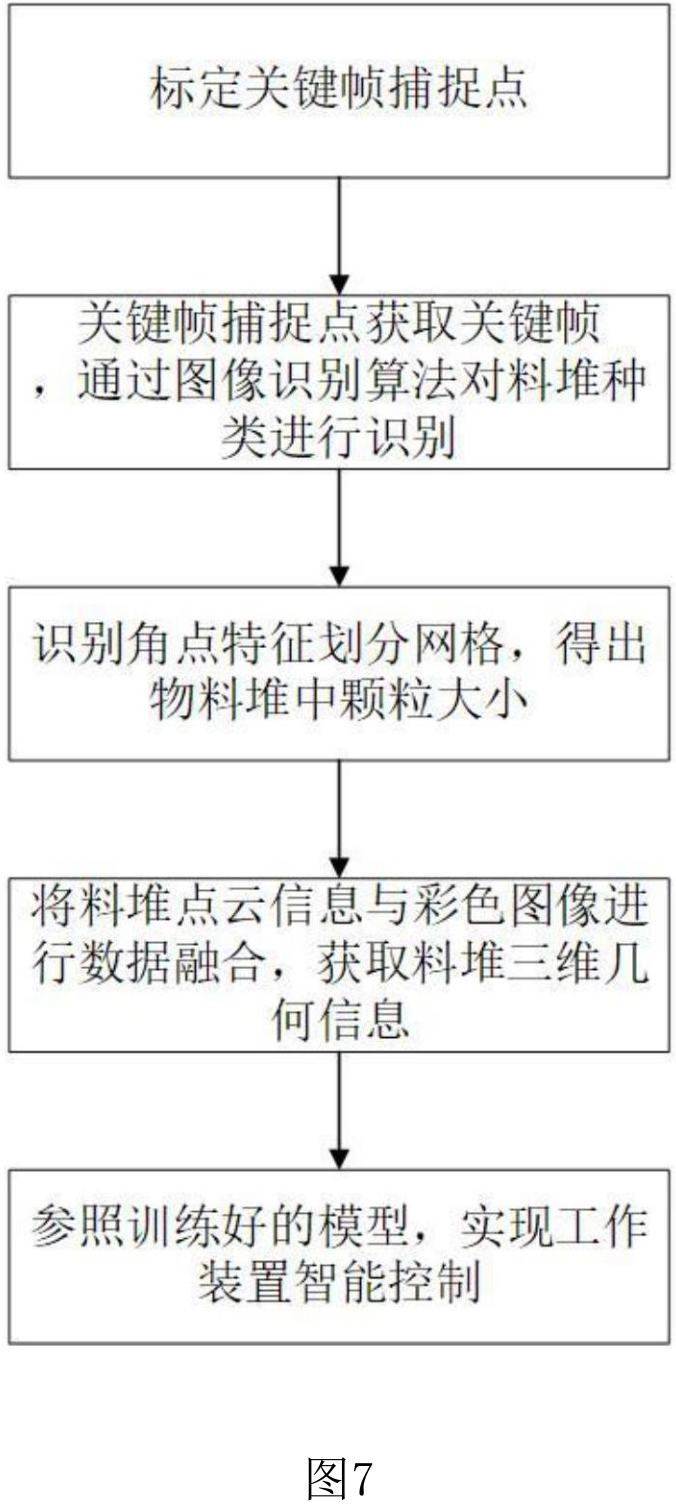

图7展示关键帧捕捉、料堆种类与粒度信息提取、点云—彩色图像融合以及训练模型驱动的工作装置控制。
查看高清原图 ↗训练模型以料堆属性为输入并输出驱动电机转矩与铲装点
模型输入包括料堆物料种类、几何形状、料堆大小和湿度，输出包括驱动电机转矩和料堆铲装点。
装载机中央控制模块还汇集环境、姿态与路径规划信息，控制工作装置、驱动、制动和转向相关执行部分。
机载和车载感知模块分别承担全局建图、近场观察与周边障碍感知
无人机上的激光雷达、摄像头、GPS和位姿感知模块提供点云、图像、位置和飞行状态。
装载机前侧的图像与激光雷达单元获取彩色图像和景深信息，后侧及两侧的超声波雷达用于检测周边未知障碍物；具体效果以专利所述系统和场景为限。
