铰接式轮式装载机前后桥同步路径规划与跟踪

摘要

论文摘要

针对铰接式轮式装载机前后桥轨迹不同及作业端点姿态约束，论文采用Reeds–Shepp曲线规划前桥V形参考路径，并依据车辆运动学关系推导后桥路径。跟踪控制器同时使用前后桥的位置误差和航向误差，Actor–Critic结构输出铰接控制量。联合仿真与缩比装载机实验比较了前桥MPC、前桥强化学习以及前后桥强化学习控制器。双圆弧V形路径缩比实验中，相对仅前桥强化学习控制器，所提方法的最大位置误差从0.16 m降至0.10 m。

Wheel loader
Reeds-Shepp curve
Reinforcement learning
Synchronous path planning

总体框架

前后桥分别规划并同步跟踪

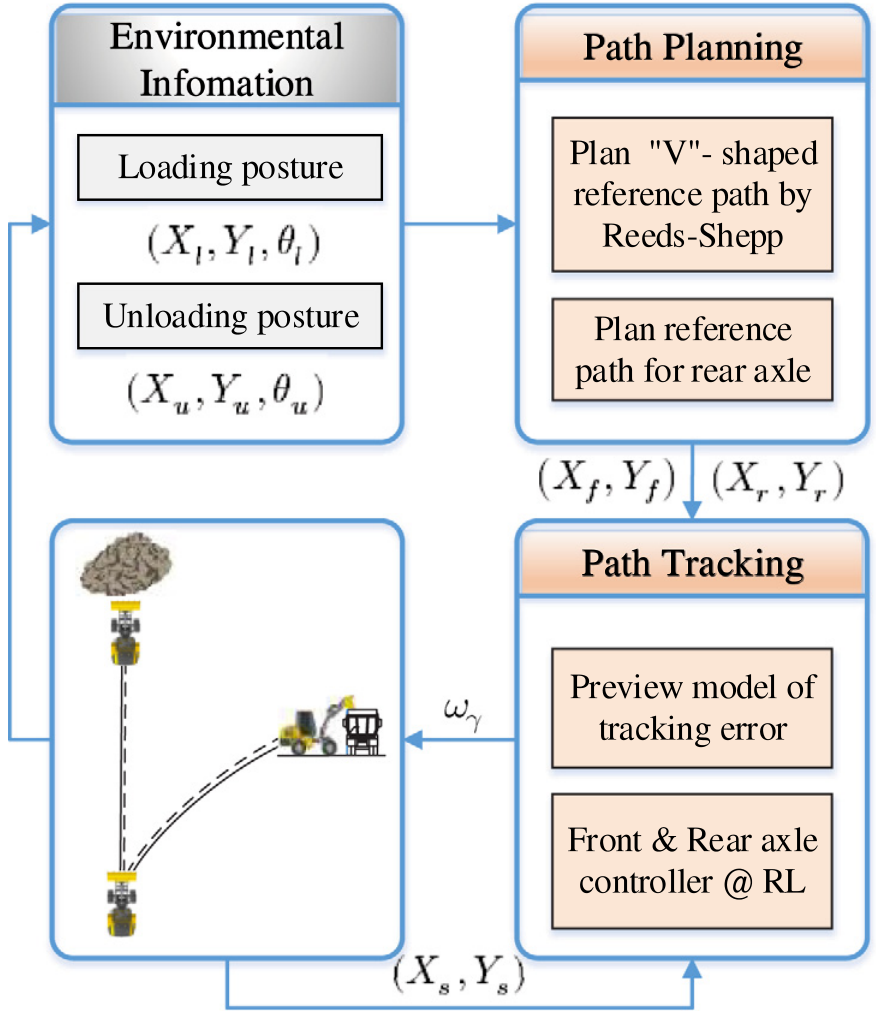

Fig.10从装载与卸载姿态出发，先用Reeds–Shepp曲线生成前桥V形参考路径，再依据装载机运动学模型推导后桥路径。

路径跟踪模块以预瞄模型计算两桥误差，强化学习控制器输出铰接角速度控制量，车辆状态返回下一控制周期。

Fig. 10 前后桥同步路径规划与跟踪总体框架 — 论文原图 · Fig. 10 **前后桥同步路径规划与跟踪总体框架**

所提路径规划与跟踪控制框架。

Framework of the proposed path planning and tracking control.
查看高清原图 ↗

预瞄误差

前进与倒车均计算两桥误差

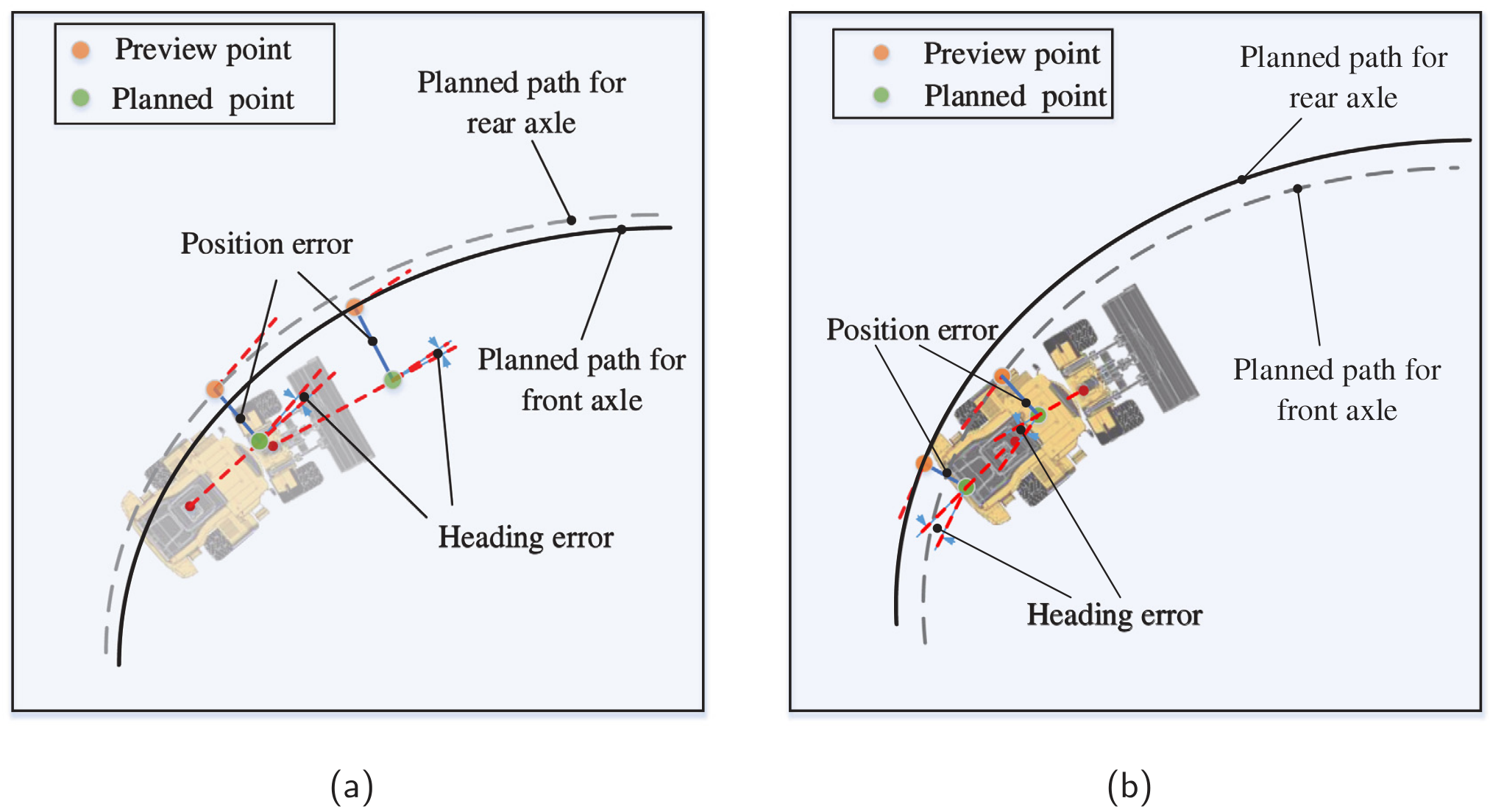

Fig.11给出前进和倒车时的预瞄误差模型。前桥与后桥各有规划路径、规划点和预瞄点。

控制器状态向量为[e_df, e_θf, e_dr, e_θr]，分别对应前后桥位置误差和航向误差。

Fig. 11 前进与倒车的跟踪误差预瞄模型 — 论文原图 · Fig. 11 **前进与倒车的跟踪误差预瞄模型**

跟踪误差预瞄模型：（a）前进；（b）倒车。

Preview model for tracking error: (a) driving forward, (b) driving backward.
查看高清原图 ↗

强化学习控制

Actor–Critic与RBF网络生成铰接控制量

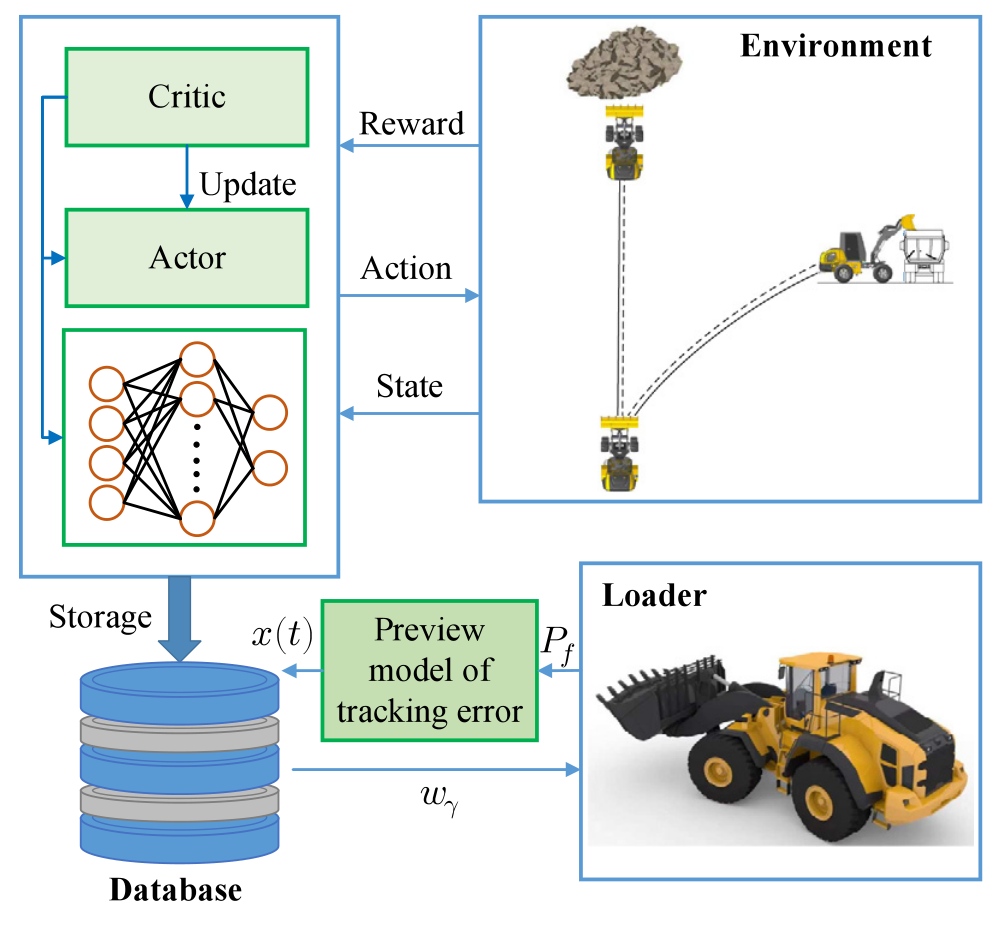

Fig.13包含Actor、Critic、Environment、Database、跟踪误差预瞄模型和装载机。Actor与Critic共享RBF网络的输入层和5节点隐层。

Actor输出铰接角速度控制量，论文给出的范围为−0.12至0.12 rad；Critic输出状态价值函数。折扣因子为0.98，学习率为10⁻⁴，MiniBatchSize为64。

Fig. 13 装载机强化学习路径跟踪控制器 — 论文原图 · Fig. 13 **装载机强化学习路径跟踪控制器**

基于强化学习的装载机路径跟踪控制器。

Reinforcement learning-based path tracking controller for loader.
查看高清原图 ↗

同步规划

两类V形路径与后桥路径推导

横向距离较大时采用单曲线V形路径；空间关系变化时采用由两段圆弧和直线组成的V形路径。路径端点尽量正对料堆和运输车辆，端点铰接角接近0。

后桥参考路径由前桥路径曲率半径和运动学关系计算。路径计算后，论文将转弯半径变化率限制在0.16 rad/s以内。

联合仿真

Simulink–RecurDyn中的三种控制器比较

联合仿真比较前桥MPC、前桥强化学习和前后桥强化学习控制器。第一种V形路径中，所提控制器的最大位置误差和最大航向误差均为0.04。

双圆弧V形路径中，两项最大误差均为0.12。论文结论将两组联合仿真概括为位置误差控制在0.15 m以内、航向误差控制在0.15 rad以内。

实验平台

缩比装载机与RTK闭环平台

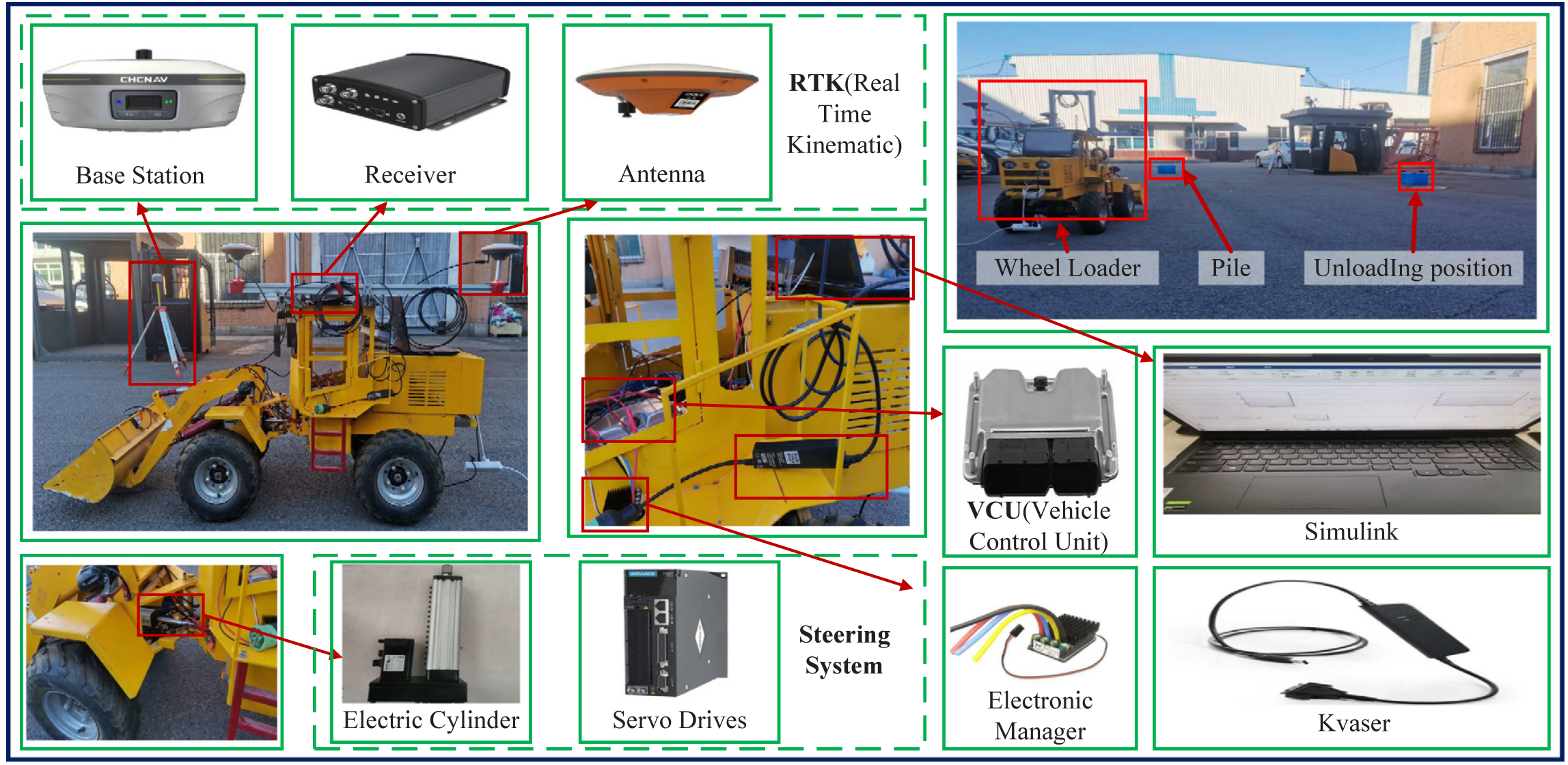

Fig.19展示缩比装载机、RTK基站与接收机、天线、电动缸、VCU、Simulink计算机、伺服驱动、Electronic Manager和Kvaser。

平台最大速度为2 m/s，RTK定位精度为0.008 m，位移精度为0.006 m，转向角变化约束为±0.0082 rad。

Fig. 19 缩比装载机实验平台 — 论文原图 · Fig. 19 **缩比装载机实验平台**

实验平台。

Experimental setup.
查看高清原图 ↗

缩比实验

两类V形路径的最大误差比较

第一种V形路径缩比实验中，相对仅前桥强化学习控制器，所提方法将最大位置误差从0.12 m降至0.09 m，最大航向误差从0.18 rad降至0.13 rad。

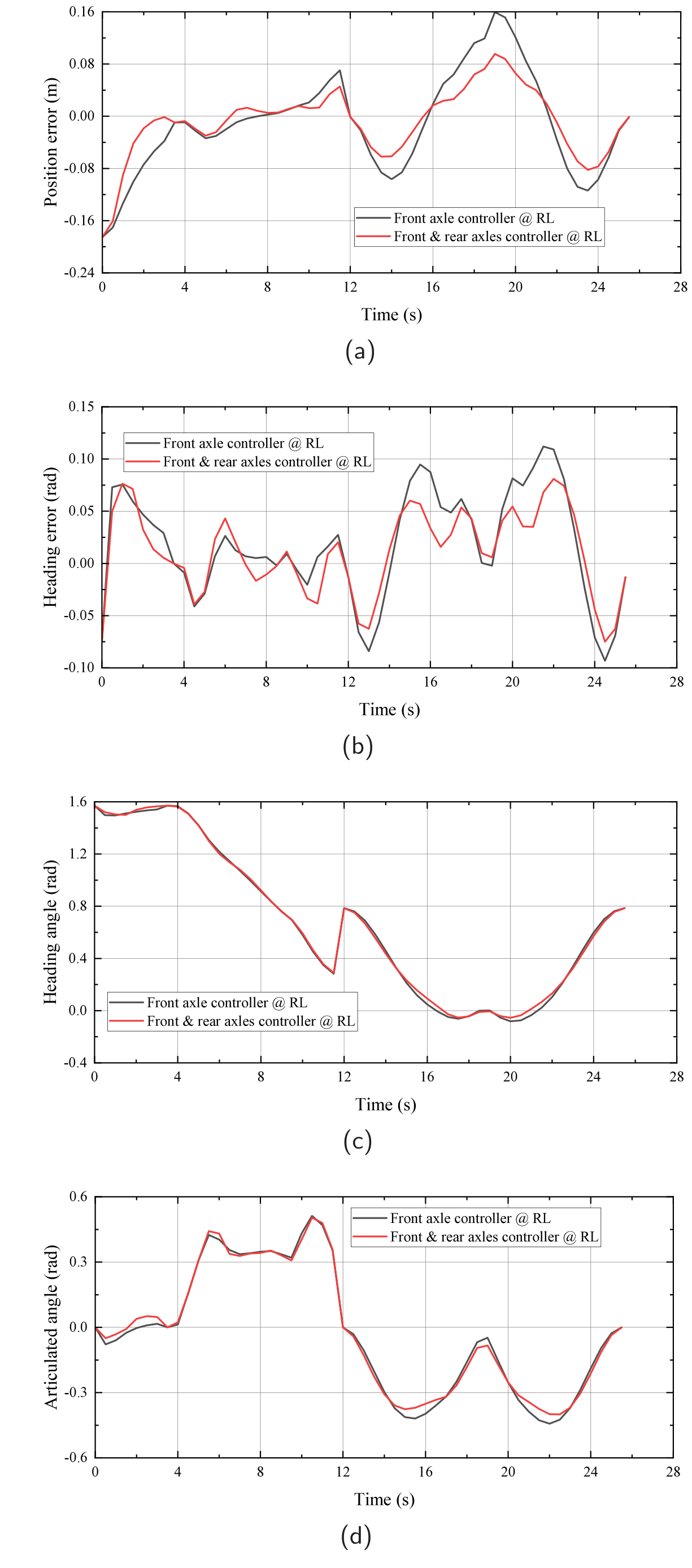

双圆弧V形路径缩比实验中，最大位置误差从0.16 m降至0.10 m，降幅37.5%；最大航向误差从0.11 rad降至0.08 rad，降幅27.3%。Fig.24给出位置误差、航向误差、航向角和铰接角时序曲线。

Fig. 24 双圆弧V形路径缩比实验结果 — 论文原图 · Fig. 24 **双圆弧V形路径缩比实验结果**

双圆弧V形作业路径跟踪实验结果：（a）位置误差；（b）航向误差；（c）航向角；（d）铰接角。

Experimental results for tracking V-shaped working path with two circular arcs: (a) position error, (b) heading error, (c) heading angle, (d) articulation angle.
查看高清原图 ↗

研究范围

V形路径、场地和车辆状态条件

论文研究对象为两类V形作业路径，规划假设作业场地无障碍物，或障碍物足够小且能够避开。实验平台为可完成行驶与铲装动作的缩比装载机。

作者后续研究包括其他作业路径、大型障碍物、地形与装载机载荷影响以及真实作业中的变速过程。跟踪实验中车速尽可能保持恒定。
