基于数值仿真的大型塔式磨机工作特性分析

摘要

论文摘要

针对大型塔式磨机驱动功率、螺旋主轴应力和出料粒度分布预测问题，论文建立CFD-DEM耦合模型，分析介质运动、力链、碰撞谱和驱动功率，并将载荷输入有限元模型计算螺旋搅拌器应力与变形；同时建立磨矿过程数学模型，分析工艺参数对出料粒度的影响。不同装球量功率实测和磨矿试验分别用于验证耦合仿真与粒度模型。

机械设计
塔式磨机
工作特性
流固耦合
数值仿真

结构与机理

大型塔式磨机通过螺旋搅拌器驱动介质循环并完成剪切研磨

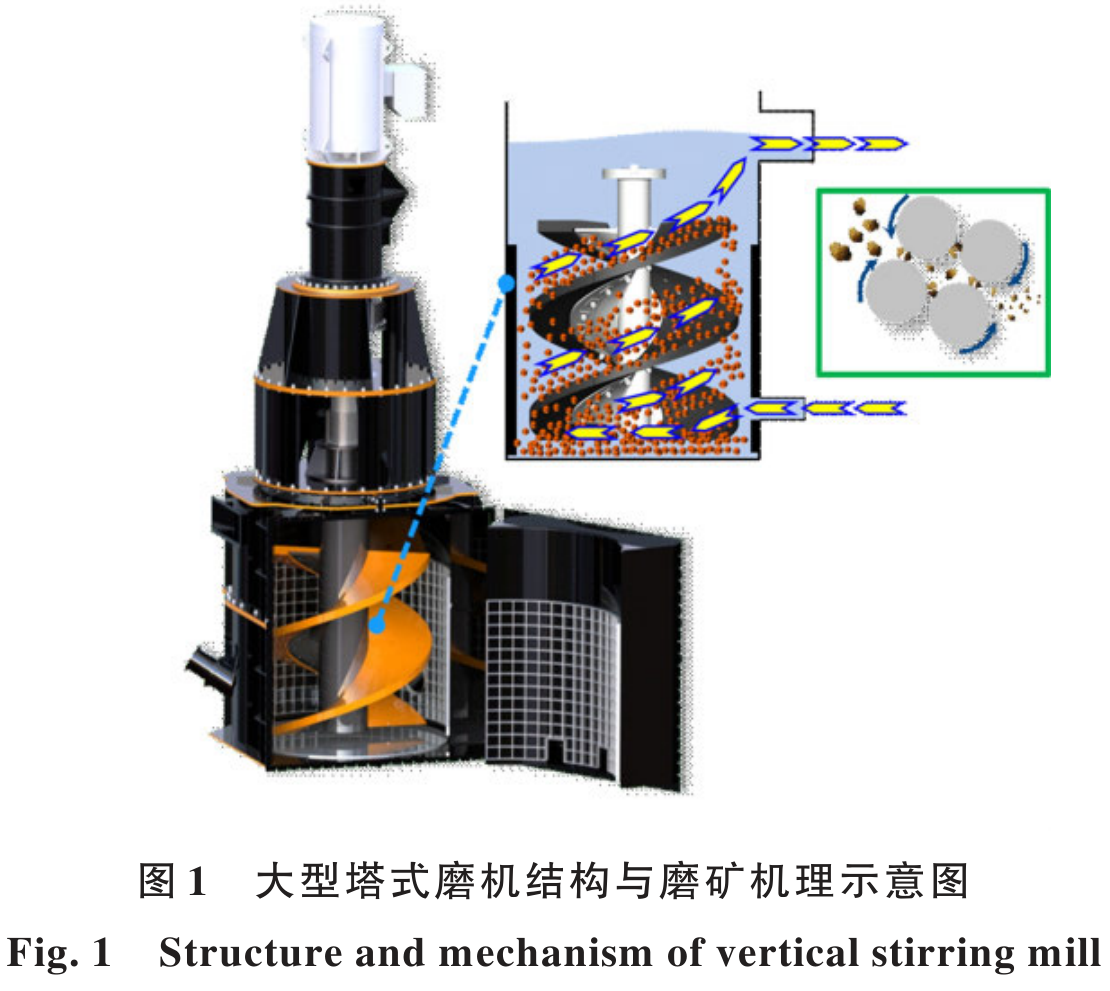

Fig.1展示立式筒体、螺旋搅拌器和研磨介质的结构关系。介质由螺旋提升后经搅拌器与筒体间隙返回磨矿室底部。

矿浆、介质、物料和搅拌器构成颗粒多相流与刚体结构耦合系统。

Fig. 1 塔式磨机结构与磨矿机理 — 论文原图 · Fig. 1 **塔式磨机结构与磨矿机理**

大型塔式磨机结构与磨矿机理示意图。

Structure and mechanism of vertical stirring mill.
查看高清原图 ↗

耦合模型

CFD-DEM计算介质运动、碰撞和驱动功率

工业尺度模型设置钢球满载127 t、约60%填充率、65%矿浆浓度、18.9 r/min搅拌器转速、30 mm介质尺寸和6 s仿真时间。

为验证不同负载下的功率响应，论文还计算115和120 t装球量工况。

功率验证

不同装球量下仿真功率与实测拟合曲线的相关系数大于0.9

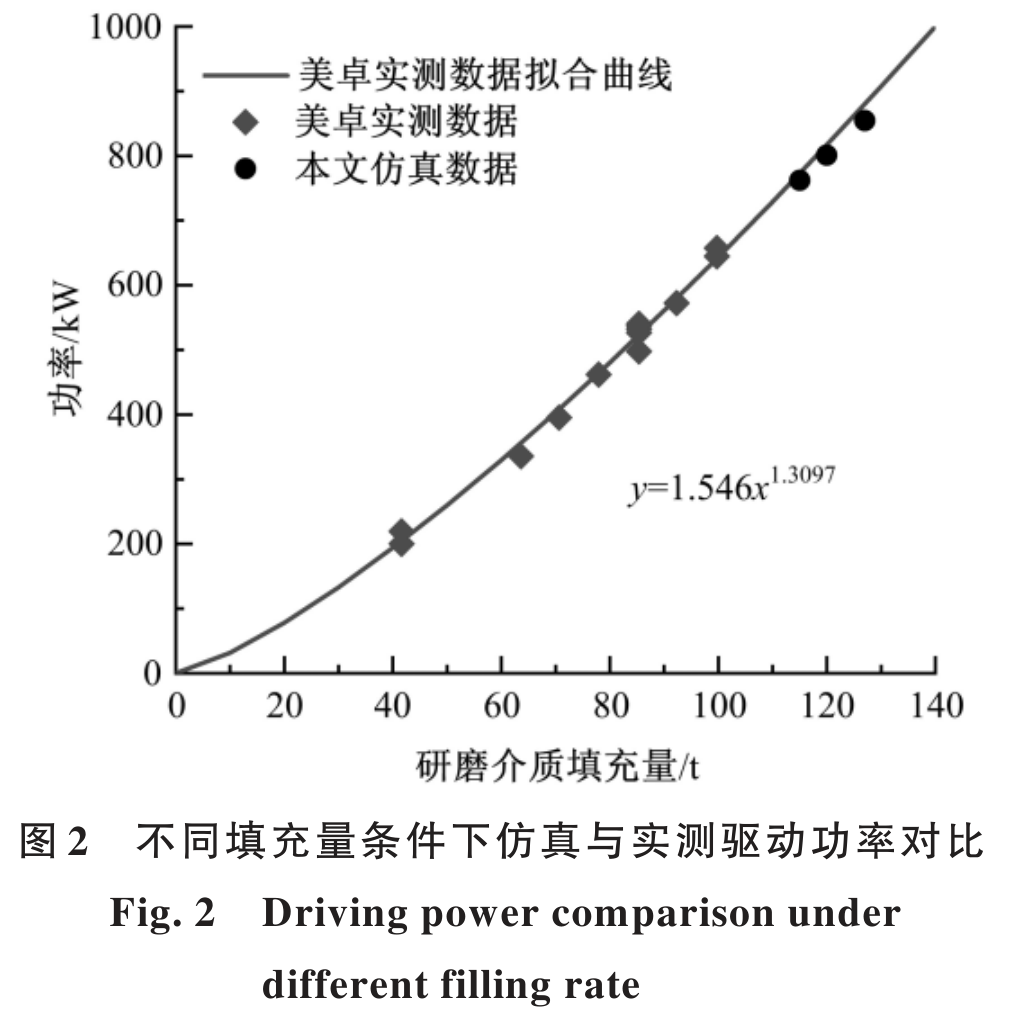

Fig.2比较美卓VTM1500同规格机型的实测功率拟合曲线与本文耦合仿真结果。

115、120和127 t工况的仿真功率接近实测数据拟合曲线，论文报告相关系数大于0.9。

Fig. 2 仿真与实测驱动功率对比 — 论文原图 · Fig. 2 **仿真与实测驱动功率对比**

不同填充量条件下仿真与实测驱动功率对比。

Driving power comparison under different filling rate.
查看高清原图 ↗

介质运动

切向速度梯度和法向循环共同形成磨矿介质运动

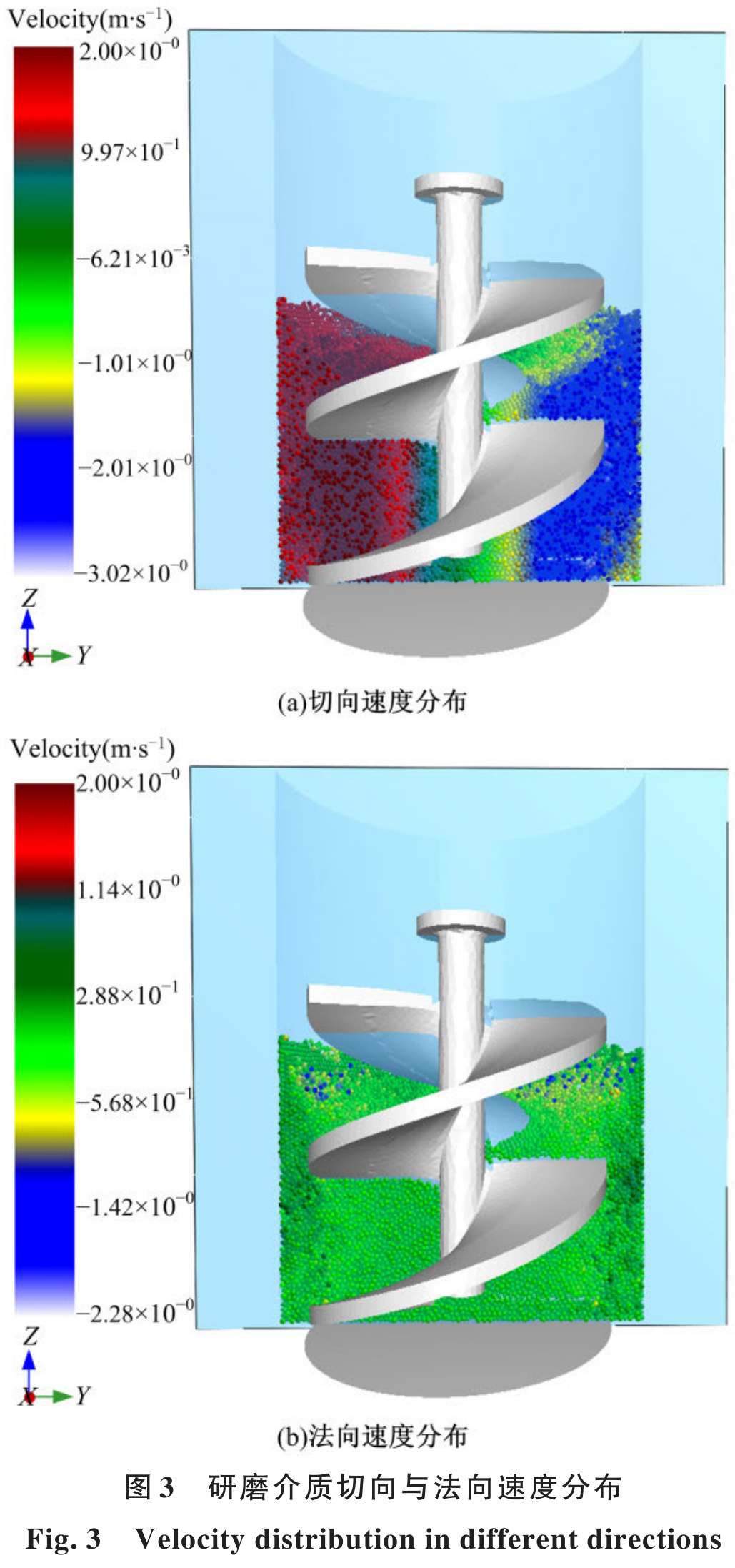

Fig.3给出研磨介质的切向和法向速度分布。切向速度梯度明显，法向速度梯度相对较小。

介质以相对稳定的提升速度参与磨矿，再以较高速度通过螺旋搅拌器与筒体间隙回到底部。

Fig. 3 研磨介质切向与法向速度分布 — 论文原图 · Fig. 3 **研磨介质切向与法向速度分布**

研磨介质切向与法向速度分布。

Velocity distribution in different directions.
查看高清原图 ↗

能量与结构

碰撞能量谱和有限元响应连接内部作用与螺旋磨损位置

Fig.4中的最大碰撞能量达到约1000 J，切向碰撞占总碰撞能量的主要部分。

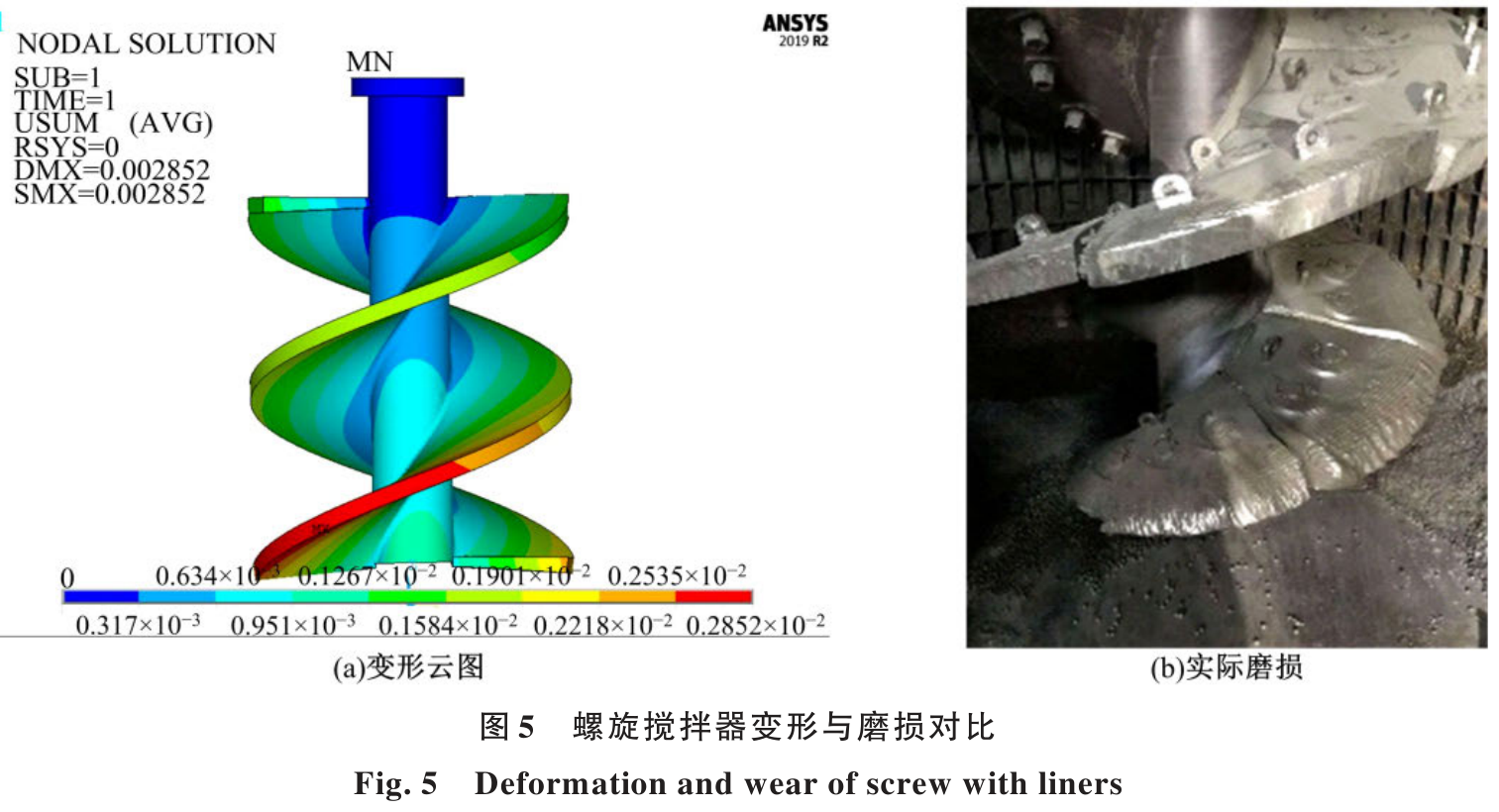

耦合载荷输入螺旋搅拌器有限元模型后，Fig.5中的大变形区域与实际磨损较严重区域位置相符。

Fig. 5 螺旋搅拌器变形与磨损对比 — 论文原图 · Fig. 5 **螺旋搅拌器变形与磨损对比**

螺旋搅拌器变形与磨损对比。

Deformation and wear of screw with liners.
查看高清原图 ↗

粒度模型

质量平衡、破碎函数和选择函数用于预测微米级出料粒度

受仿真规模和计算效率限制，微米级矿石粒径变化没有直接由DEM逐粒模拟。论文依据质量平衡建立磨矿机理模型。

破碎函数描述不同粒级间的物料转移，选择函数描述单位时间内破碎事件发生速率。

磨矿试验

FTM-8试验磨机的6组工况用于拟合模型参数

试验磨机输出功率为5.5 kW，满载研磨介质58 kg，钢球尺寸为10和12 mm，驱动转速为110、115和120 r/min。

6组工艺参数组合均进行重复试验，产品经压力过滤、干燥和7级泰勒筛分，所得粒度数据用于拟合破碎函数和选择函数参数。

粒度验证

参数A计算值与试验拟合值的相关系数为0.9627

参数A与介质尺寸、搅拌器尖端速度和比功耗相关。式（4）计算值与6组试验拟合值接近，相关系数为0.9627。

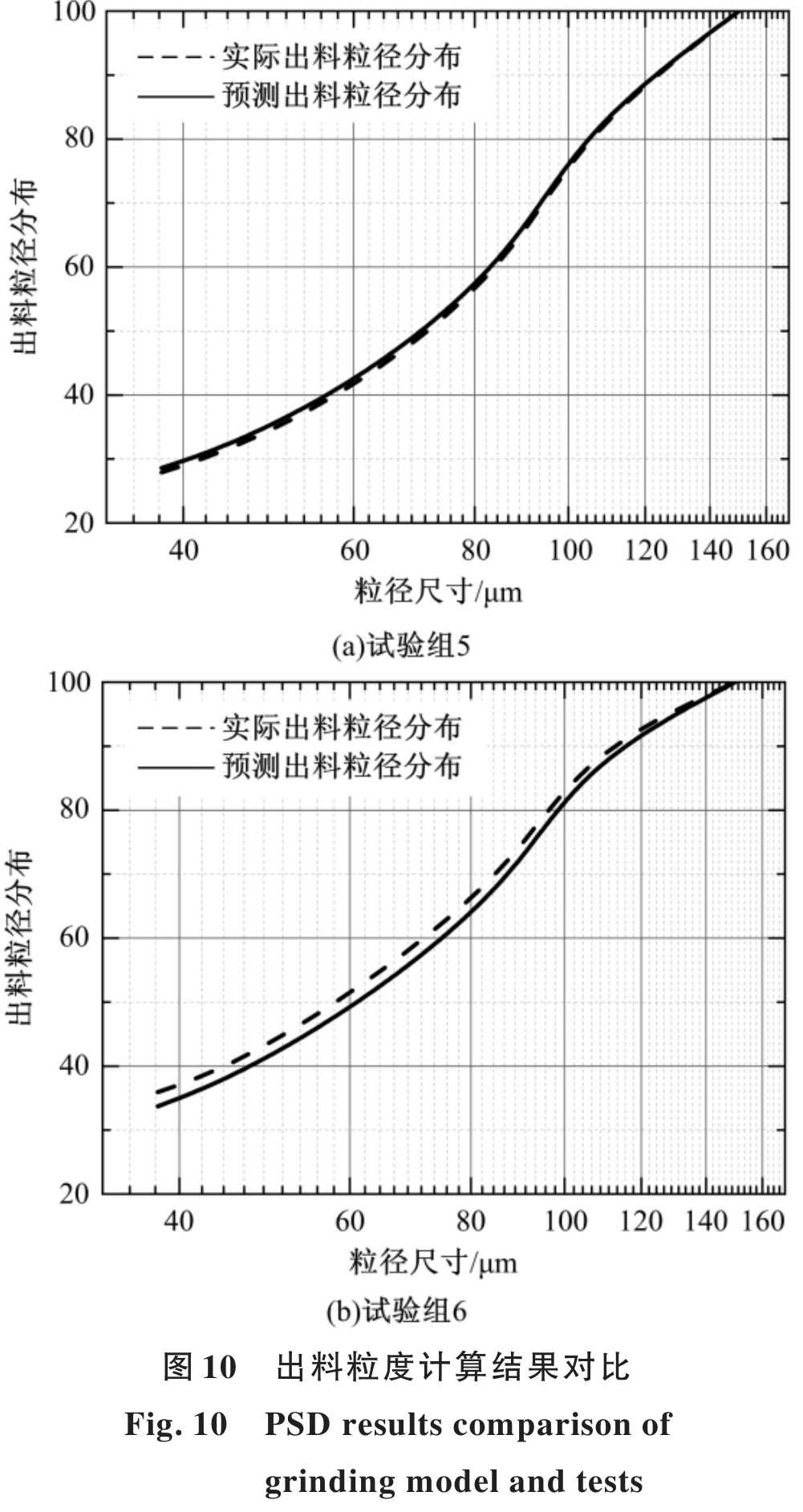

Fig.10比较试验组5和6的预测与实际出料粒度分布。模型曲线与试验曲线具有相近的累计分布趋势。

Fig. 10 出料粒度计算结果对比 — 论文原图 · Fig. 10 **出料粒度计算结果对比**

出料粒度计算结果对比。

PSD results comparison of grinding model and tests.
查看高清原图 ↗

工艺参数

介质尺寸、螺旋尖端速度和填充量共同影响出料粒度

相同给料条件下，较小介质尺寸对应更高破碎概率，较高尖端速度增加速度梯度，较大填充量通过提高比功耗增加颗粒达到临界破碎能量的可能性。

粒度模型参数依赖矿石性质、磨机类型和工艺条件；更换材料或设备条件时需要重新确定相应参数。
