基于机器视觉和卷积神经网络的轨道表面缺陷检测方法

摘要

论文摘要

为提高轨道表面缺陷检测的查准率、召回率和效率，论文采用形态学滤波与概率霍夫变换剔除原始图像噪声，顺次应用阈值法和离散法获得轨道真实边缘，并构建同时考虑召回率和查准率的改进交叉熵损失函数，基于卷积神经网络建立轨道表面形态分类器。8,523张实拍轨道图像实验得到96.42%查准率、92.21%召回率和27 ms运行时间。

轨道缺陷检测
机器视觉
深度学习
卷积神经网络
特征提取

总体流程

检测链依次完成轨道识别、精确定位和表面缺陷分类

Fig.1将方法划分为三个阶段。灰度化、ROI分割、形态学变换和概率霍夫变换用于轨道识别；滤波、Canny算子、两次伪边缘处理和线性拟合用于精确定位。

定位后的轨道表面图像进入卷积神经网络，由改进损失函数和Orbitcnn完成完好/缺陷二分类。

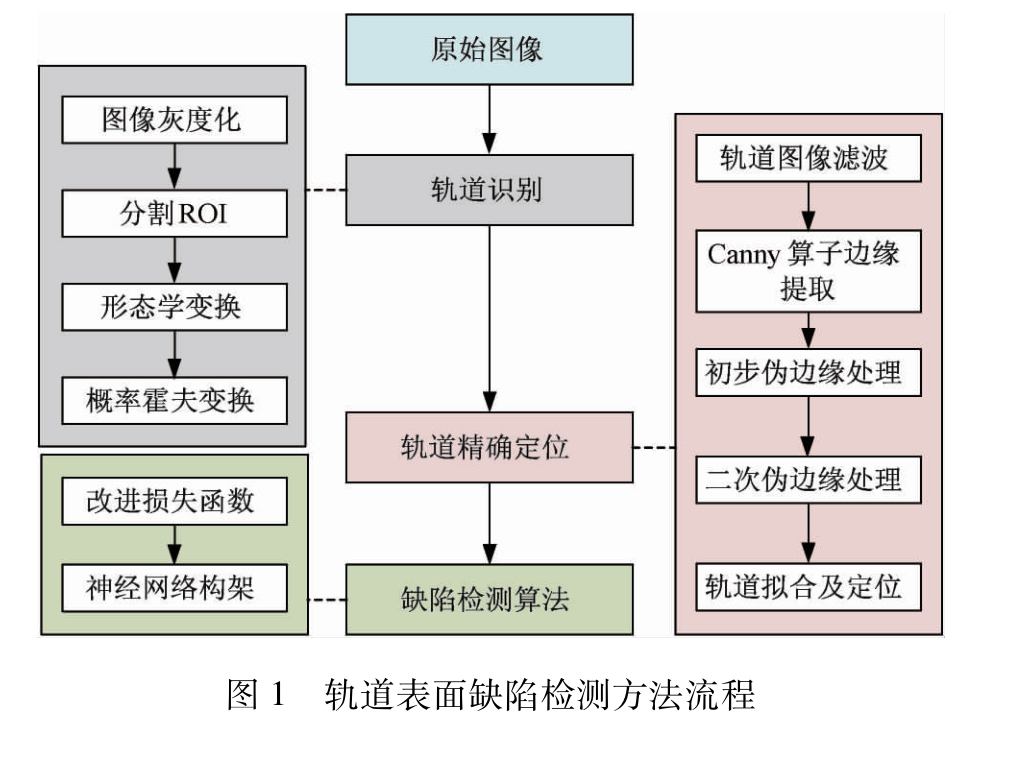

Fig. 1 轨道表面缺陷检测总体流程 — 论文原图 · Fig. 1 **轨道表面缺陷检测总体流程**

轨道表面缺陷检测方法流程。

Flow of the track surface defect detection method.
查看高清原图 ↗

轨道识别

形态学处理与概率霍夫变换缩小轨道候选区域

原始RGB图像先按灰度加权法转换，并通过滑动检测窗口和灰度阈值分割ROI。形态学膨胀、腐蚀差值用于突出明显区域。

概率霍夫变换只需处理平面内部分点。Table 1中，改进流程正确识别8,431张图像，轨道识别精度为98.92%，10次识别平均时间为25 ms。

边缘定位

阈值法和离散程度筛选两次去除Canny伪边缘

中值滤波和双边滤波降低图像噪声，Canny算子得到的边缘同时包含轨道边缘和大量伪边缘。

Fig.4展示从原图、Canny结果、两次伪边缘处理、边缘拟合到最终定位的顺序。第二次处理保留离散程度较小且连续性较好的两条边缘，随后通过线性拟合恢复轨道边界。

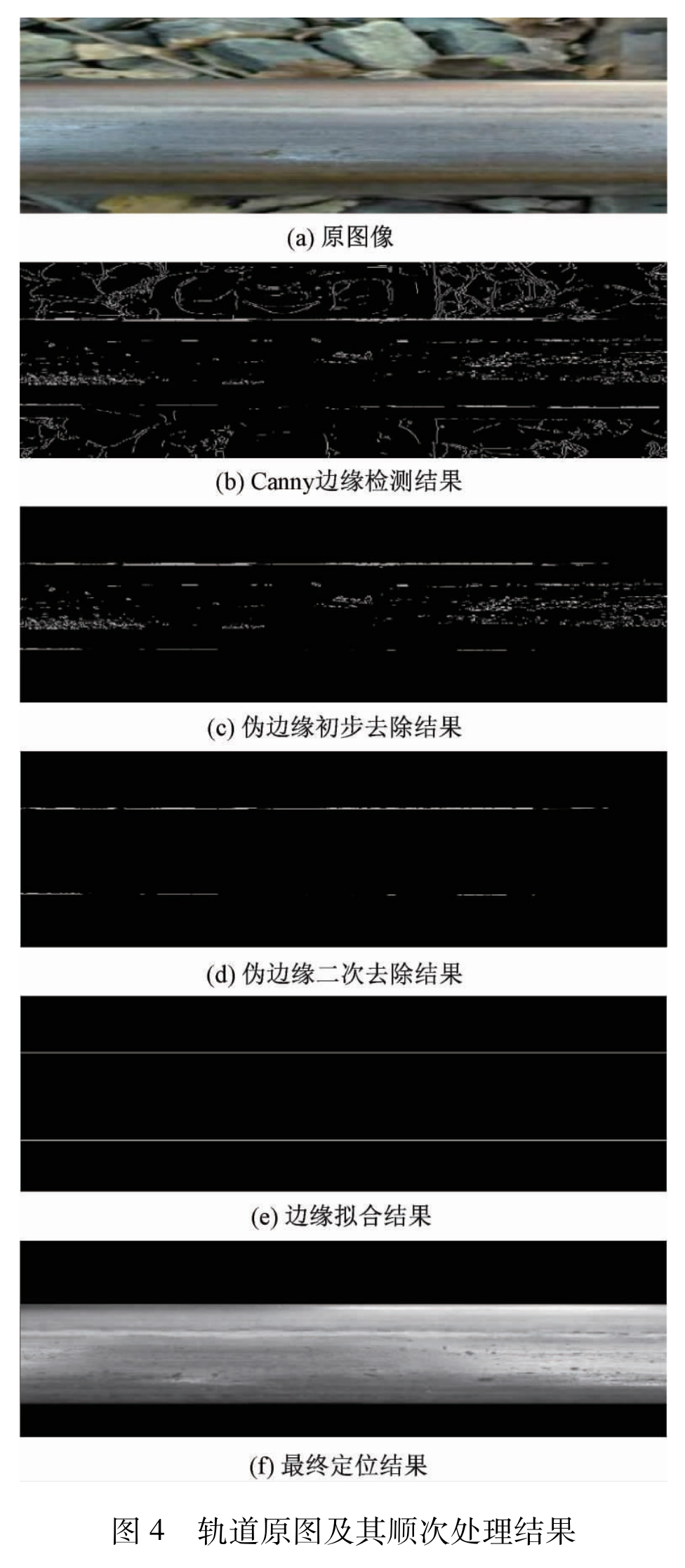

Fig. 4 轨道图像的顺次处理结果 — 论文原图 · Fig. 4 **轨道图像的顺次处理结果**

轨道原图及其顺次处理结果。

Original track image and its sequential processing results.
查看高清原图 ↗

损失函数

改进交叉熵在训练目标中同时引入查准率和召回率

常规交叉熵与召回率没有直接关系，论文引入变量K，并以权重ω调节查准率和召回率的作用。

训练过程中使用当前迭代附近样本的指标变化，经均值标准化后将K与交叉熵组合为新的损失函数。Fig.10和Fig.11用于分析ω对两项指标的影响。

Orbitcnn

47层Orbitcnn采用A、B、C模块和卷积核分解提取表面特征

Fig.6给出Orbitcnn总体结构：5个模块A、Reduction A、4个模块B、Reduction B和2个模块C之后，依次连接平均池化、卷积、Dropout、全连接和Softmax。

5×5卷积分解为两个3×3卷积时感受野保持一致，论文报告参数量减少28%。训练采用72批、6,000次迭代、0.0001学习率和0.7 Dropout。

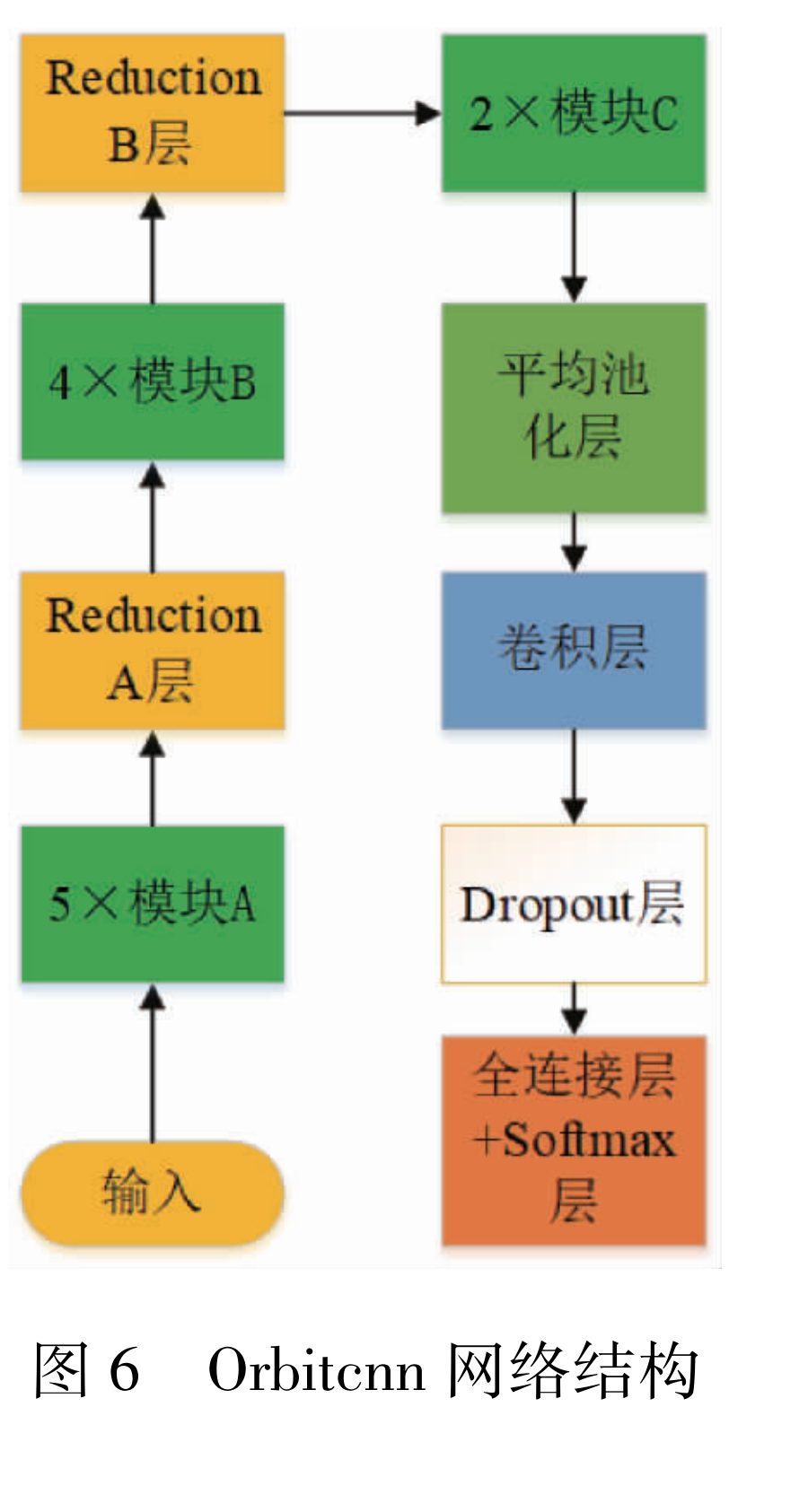

Fig. 6 Orbitcnn网络结构 — 论文原图 · Fig. 6 **Orbitcnn网络结构**

Orbitcnn网络结构。

Orbitcnn network architecture.
查看高清原图 ↗

参数选择

权重ω、动态因子c和优化器通过查准率与召回率曲线确定

Fig.10和Fig.11显示，ω增加时召回率和查准率上升，论文为同时保持两项指标确定ω≥3。

保持ω=3时，Fig.12和Fig.13比较SGD、RMS和Adagrad。c=8时RMS的召回率和查准率达到较高值。

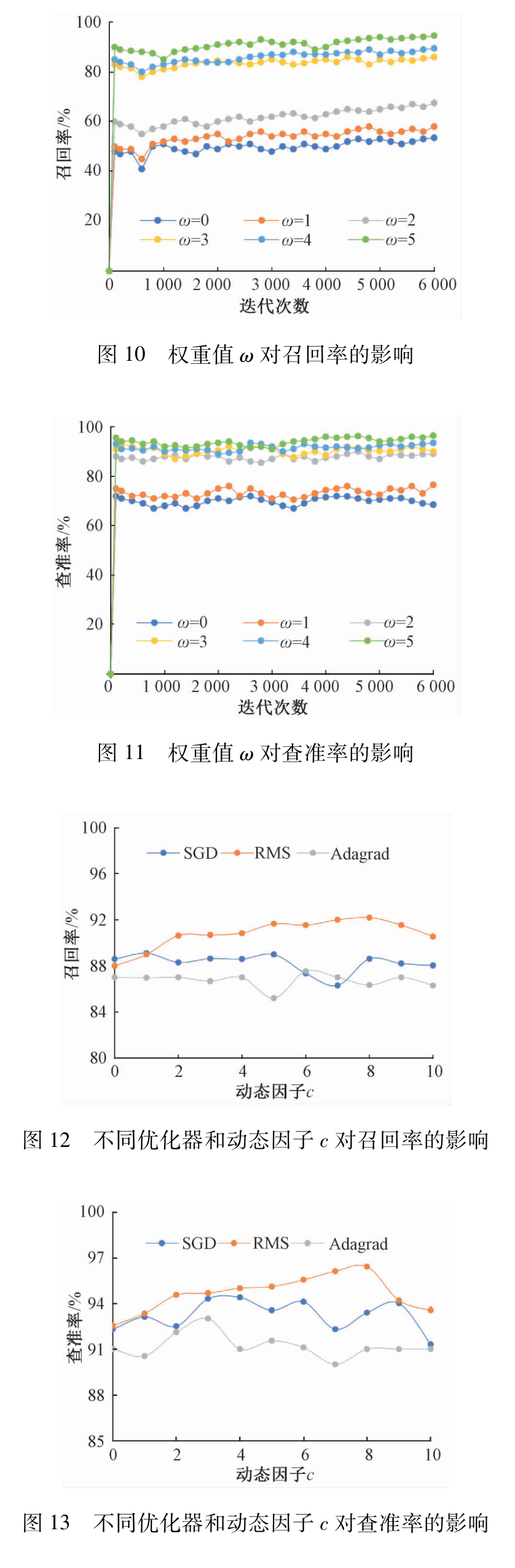

Figs. 10–13 权重、动态因子和优化器参数分析 — 论文原图 · Figs. 10–13 **权重、动态因子和优化器参数分析**

权重ω、动态因子c和不同优化器对召回率与查准率的影响。

Effects of weight ω, dynamic factor c and optimizers on recall and precision.
查看高清原图 ↗

模型比较

Orbitcnn在Table 2中达到96.42%查准率和92.21%召回率

Table 2比较MLC、Inception-v3、Cropimagecnn和Orbitcnn。Orbitcnn的召回率为92.21%、查准率为96.42%，运行时间为27 ms。

MLC、Inception-v3和Cropimagecnn的运行时间分别为20、90和43 ms；对应查准率分别为81.11%、91.37%和95.36%。

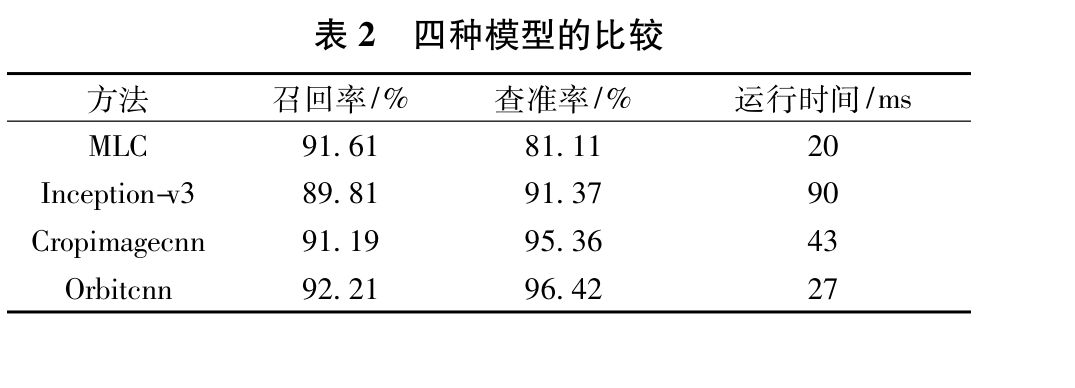

Table 2 四种模型的比较 — 论文原图 · Table 2 **四种模型的比较**

四种模型的比较。

Comparison of four models.
查看高清原图 ↗

研究范围

实验完成表面完好/缺陷二分类，在线学习与物理定位仍需后续研究

论文实验任务为轨道表面完好/缺陷二分类，查准率、召回率和运行时间均对应这一分类设置。

结论提出，轨道表面缺陷与内部结构的关系、分类器在线学习以及轨道缺陷物理定位仍需进一步研究。
